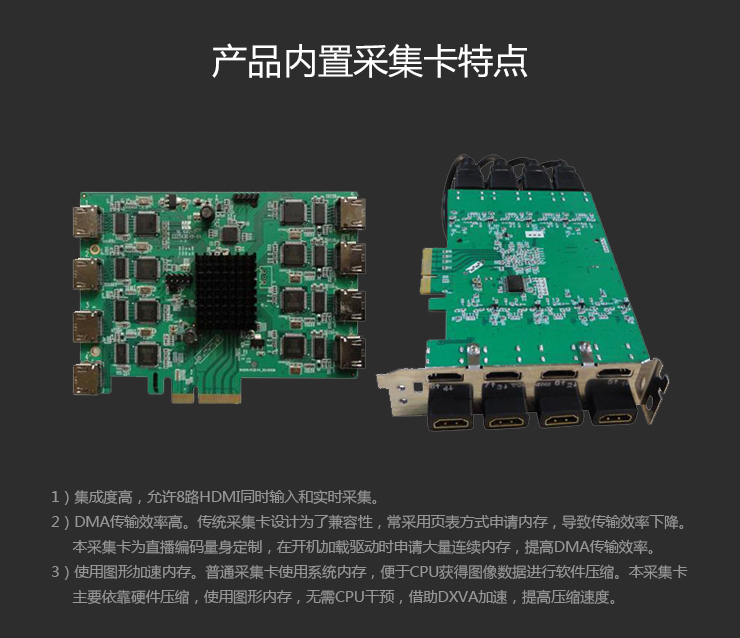

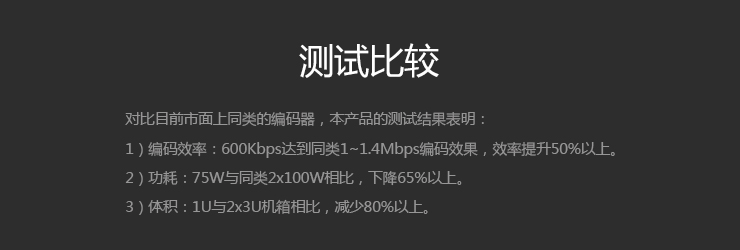

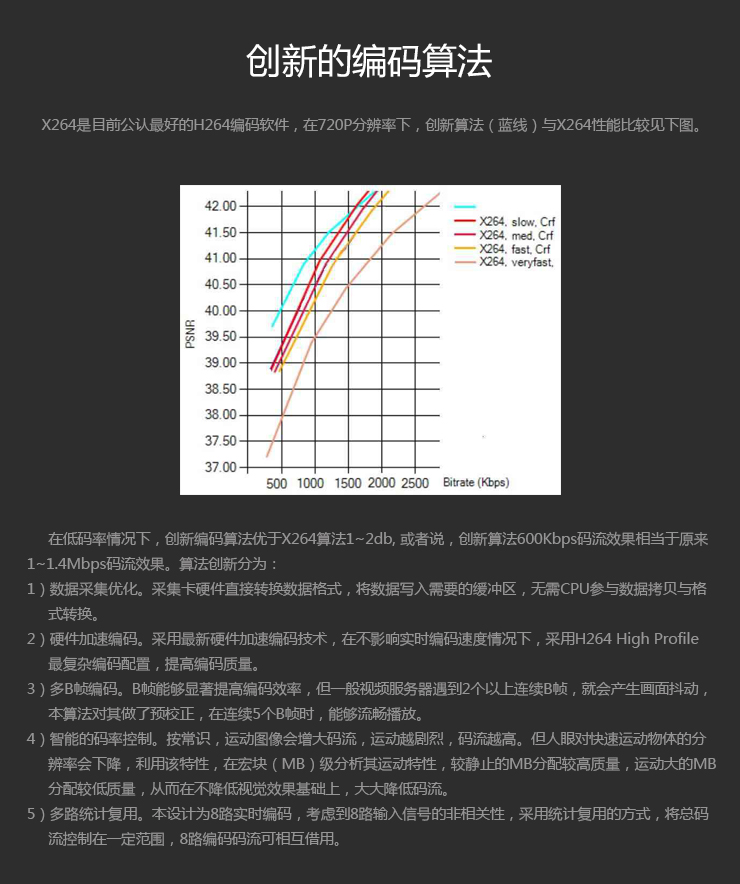

本设备在1U小机箱内实现8路高清采集、实时高清编码及RTMP/UDP/RTP转发,与当前主流编码机方案比较,编码效率提高50%。

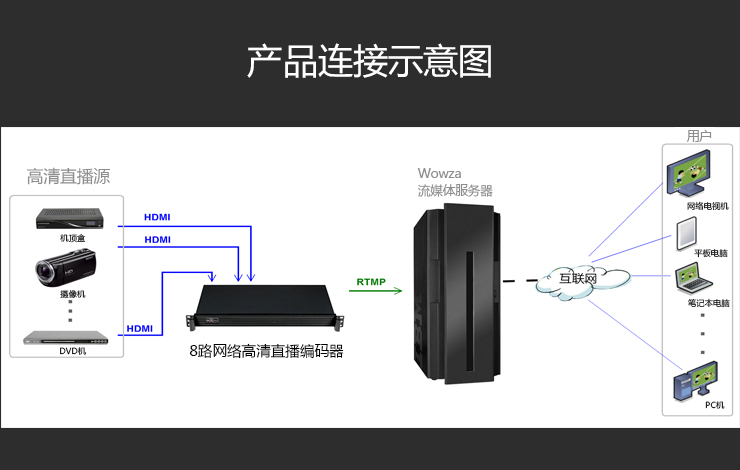

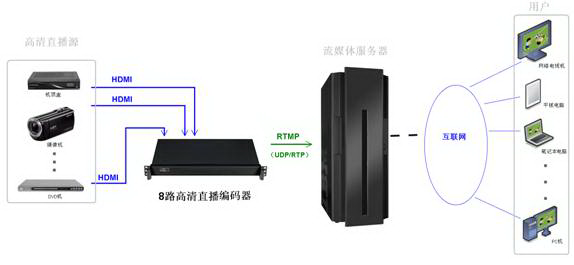

设备的软、硬件高度集成,方便用户通过网络向流媒体服务器发布高清直播流。
本设备的使用,将极大节省网络流量、电费及空间占用率,提高直播运营商前端设备可靠性,降低运营成本和入门门槛。
1)输入接口:HDMI(x8)
2)高清格式:1280*720p50/60
3)输出接口:RJ45
100/1000Mbps
4)输出协议:RTMP/UDP/RTP
5)供电:AC110/220
50/60Hz

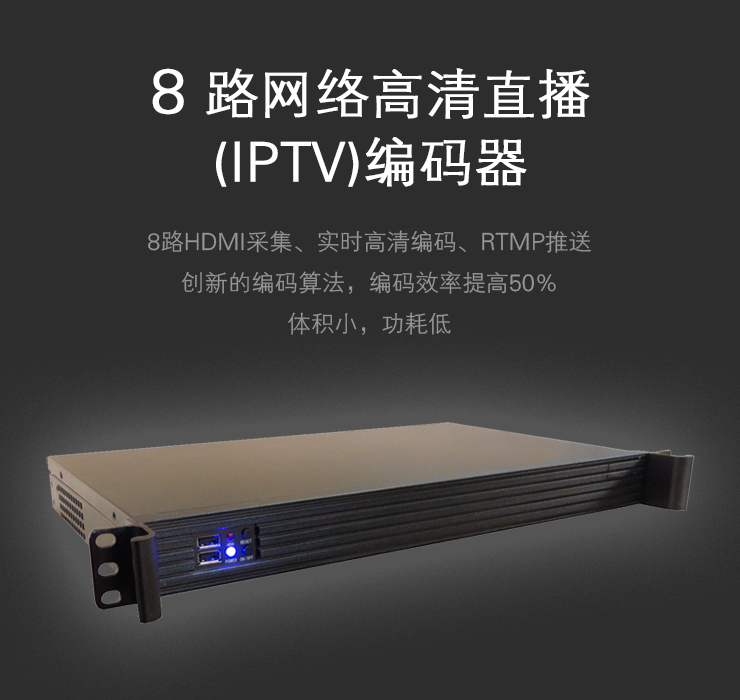

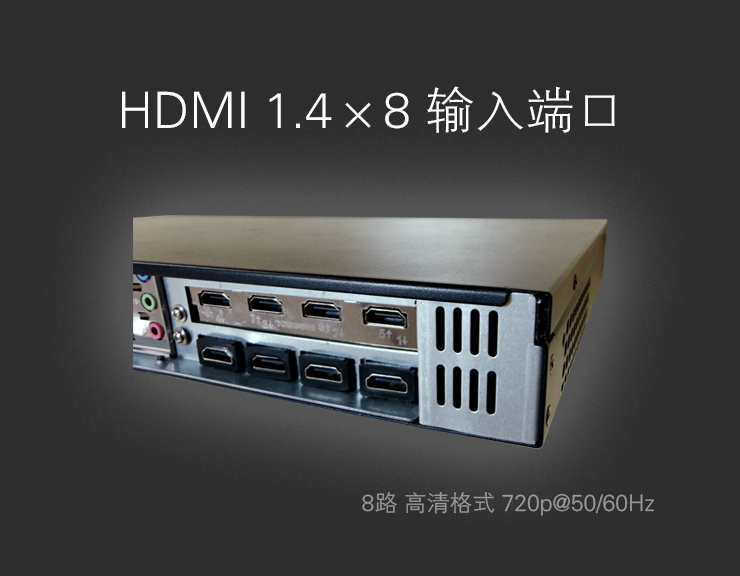

设备型号为TS-6000HD,尺寸为标准1U机箱(45x482x250
mm3),功耗小于70瓦,重量约4Kg。其外观及背面的HDMI输入接口图示如下:

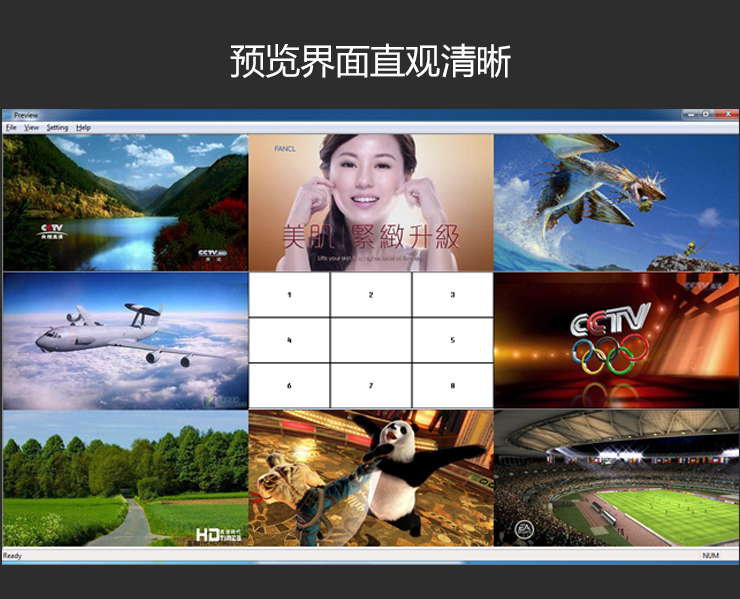

1.Preview
本软件主要用于显示8个输入的视频信号。
双击图标
, 弹出预览界面:
2.
Live Stream Broadcast

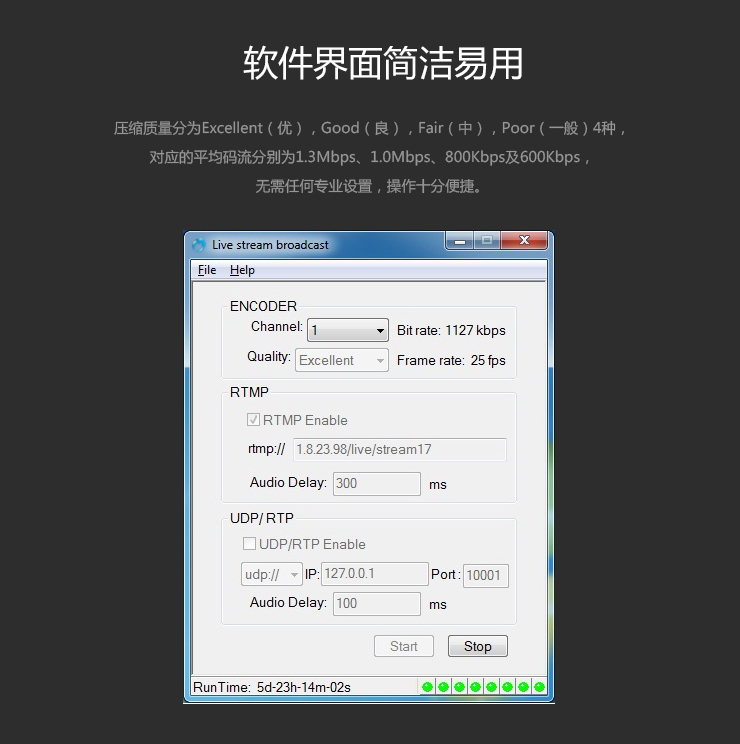

本软件用于设置编码器,推送实时流。
双击图标
,
弹出设置界面:
设置步骤
:
1)单击Channel下拉列表,选择一个通道号(1、2、
... 、or 8);
2)单击Quality下拉列表,选择一个编码质量(Excellent、Good、Fair 或 Poor);
3)当RTMP处于启动状态时,输入流媒体服务器的地址及音频延迟量(0~8000
ms);
4)当UDP/RTP处于启动状态时,输入流媒体服务器的地址、端口号(1024~65535)及音频延迟量(0~8000
ms);
5)当UDP/RTP处于启动状态时,选择RTP或UDP协议;
6)单击Start 按钮,应用程序将开始推流。
1)Excellent(优):1.3Mbps www.tongshi.com/temp/Excellent.rar
2)Good(良):1.0Mbps www.tongshi.com/temp/Good.rar
3)Fair(中):800Kbps www.tongshi.com/temp/Fair.rar
4)Poor(一般):600Kbps www.tongshi.com/temp/Poor.rar
观看实时编码效果,写信给support@tongshi.com,获得直播地址URL后,粘贴到VLC中观看。
